因為汽車上的硬碟影音播放器用了5年以上,而且無法播放MP4,所以也該升級了...

買了一個Raspberry Pi B+ 版本,主要是看上有3.5的影音端子座可以用,這樣一來就可以不用改車上AUX線,舊的就可以直接使用...

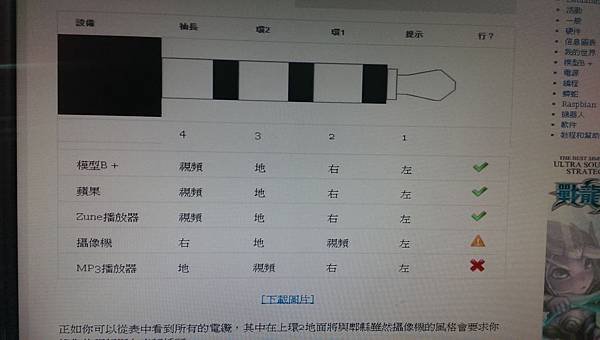

上線查找資料後,發現端子線的焊接方式不同...

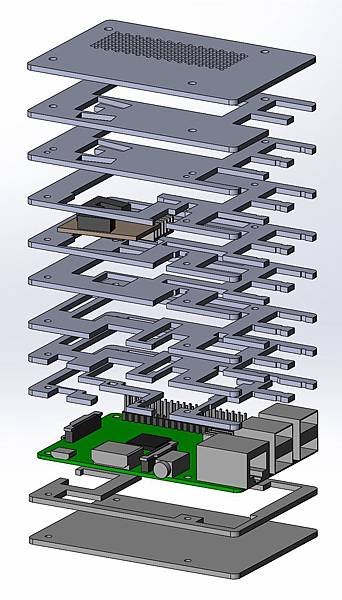

再加上我買了搖控器,原始的做法是接上USB端子,但我想整合在同一個機殼裡,於是就開始用3D建立圖型...

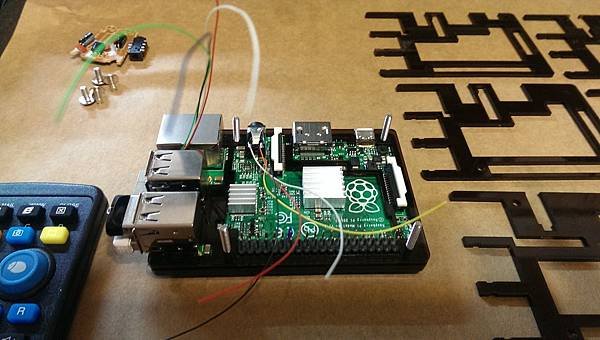

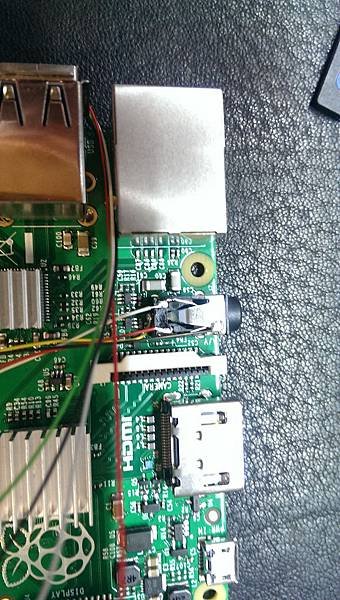

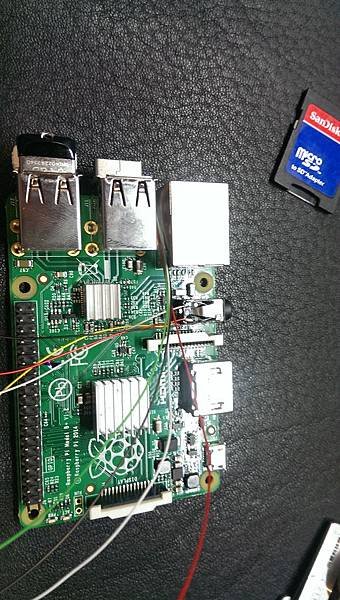

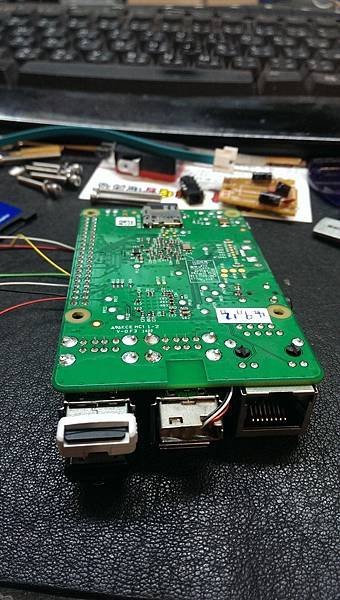

完成圖型想法後,開始實作,首先是把USB端子用小型的公端子焊接4條線,再來將板子上的影音端子焊接4條線...

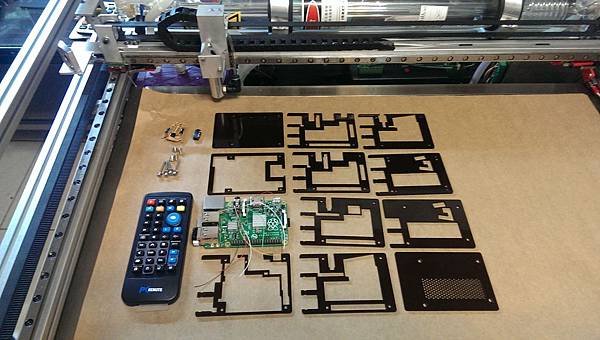

再來用我自己DIY 40W雷雕機來切割壓克力板,這次選用咖啡透明的材質,分別將每層切割出來...
40WDIY 雷雕機

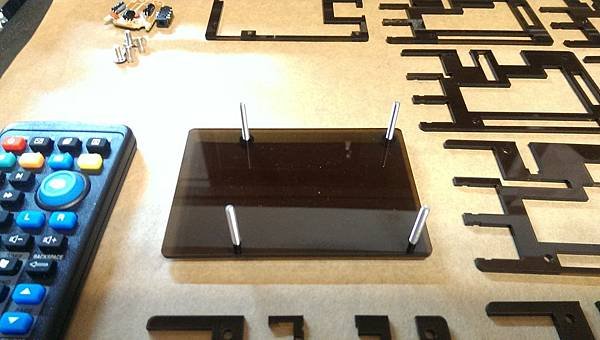

再買四顆不锈鋼螺絲,先裝入底部的兩片壓克力板...

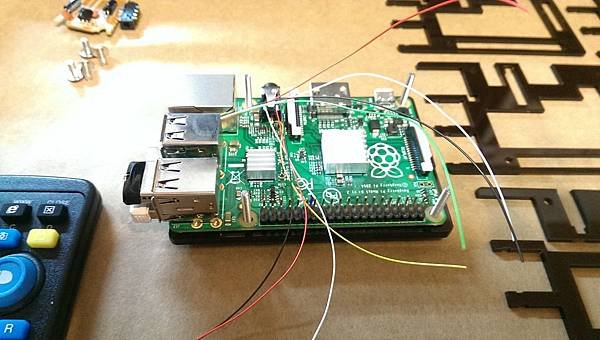

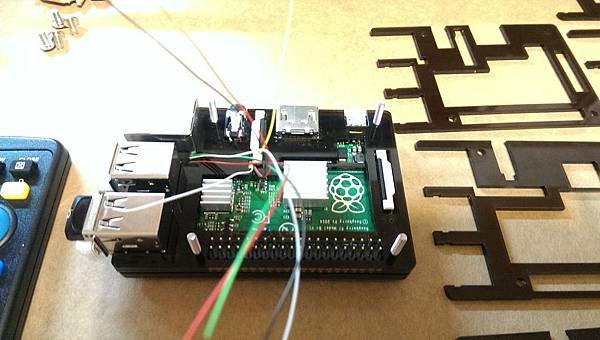

再將樹莓派放上去...

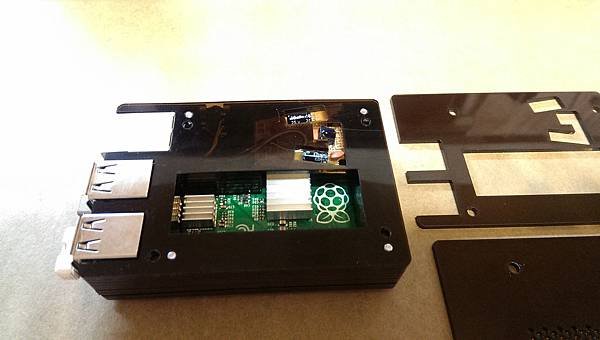

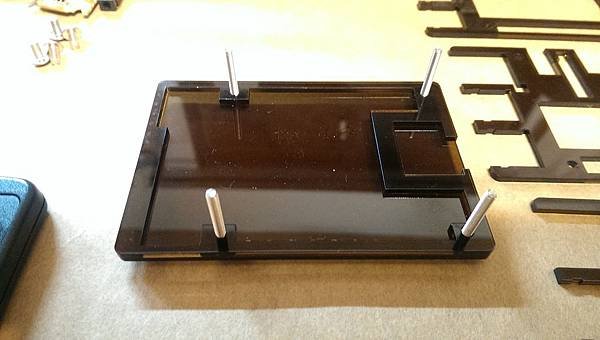

再來是放上壓克力板2層...

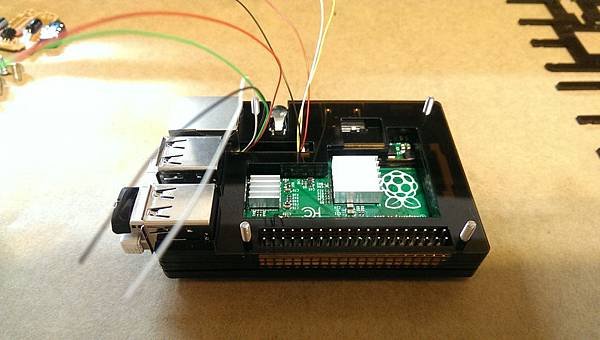

放第3~5層時,要將線理好到預設的溝槽裡...

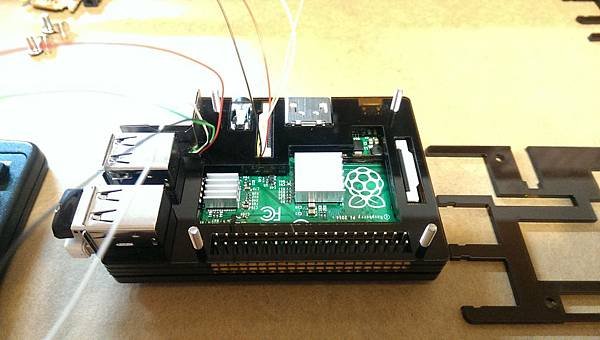

放第6層時,把另外買來的影音端子放上去,並且將影音線路焊上端子接點...

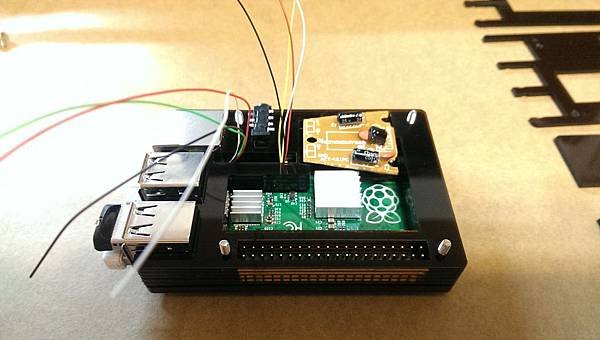

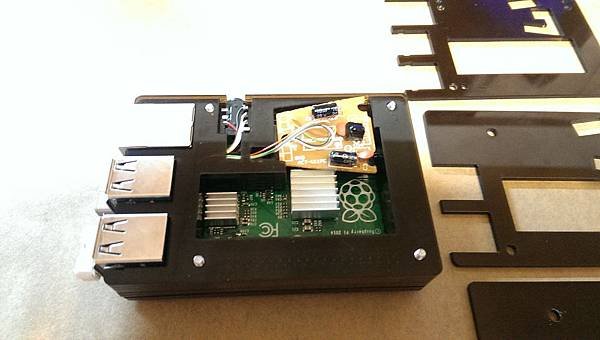

再來是把搖控器的電路板放上去,當然也要將USB線焊好...



從底部將螺絲鎖緊...

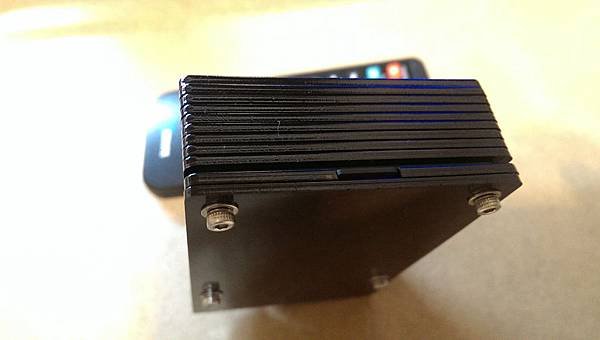

再將最後幾片壓克加放上去...


最後再將壓克力放上去,並從上部鎖上螺絲...

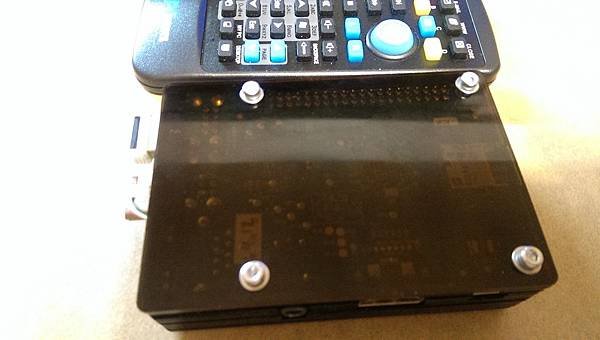

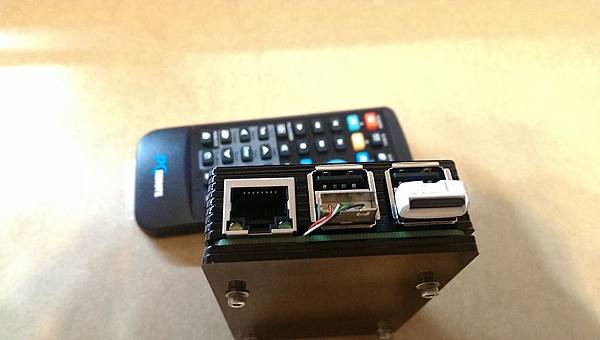

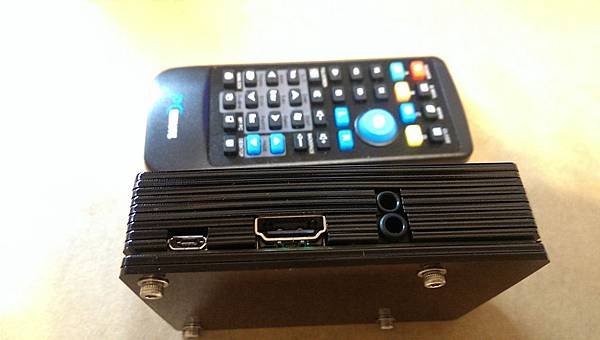

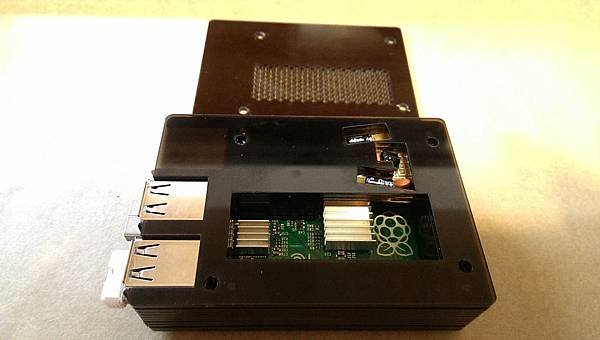

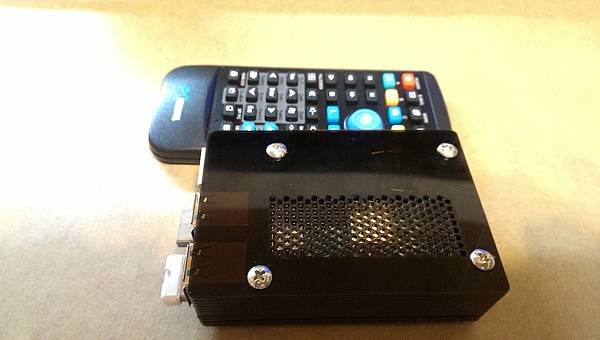

完成後各個面,讓大家欣賞一下

DIY無價,樂趣無窮...
