國際中文版Make
第四代雷雕機於Maker Faire Taipei 2016 展出攤位8樓45號
有現場組裝教學,在展場裡一天有一位參加第四代雷雕機教學的學員在組裝自己的雷雕機,歡迎大家到場觀摩...
這次的教學第四代雷雕機已達預定100人現場教學人數...
後續要購買第四代雷雕機,將不再提供現場教學,而是買套件自行在家組裝,有問題可以在"報名參加第四代雷雕機組裝教學社團"社團裡發問...(此社團為私密社團,私密社團內才會提供教學影片及教學手冊電子檔)
續Mobile01窮人家的雷射DIY 40W CO2 雷射雕刻機得到大家的喜愛與回應,這些日子來不斷的改良並重新設計,於是日子也過了四年,從一開始的雷雕機,重新設計後的第二代及第三代,去年又開始重新設計,終於完成第四代的雷雕機設計,且經過實際組裝及修正後,於是在2016年1月23日先公佈在Mobile01分享給許多喜愛DIY的同好...
2016年4月1日--第100人匯款參加了此次研究討論雷雕機社團,也代表此社團正式進入下一個階段,這個階段有些事項需要讓太家知道,我會一一列表,並與大家討論及分享,另外基於公平原則,有些規則也需要提出來,大家都同意後,就會依此規則進行後續要執行的事項,一直到大家組裝完成帶回家自己快樂使用...
已達100人,後續要再參加的,仍可以參加...因為許多零件在製造時,工廠都會設定最少訂單量,達到這個訂單量也能取得較便宜的零件成本...
要參加第四代雷雕機研究討論的人員,可以到臉書"報名參加第四代雷雕機組裝教學社團"報名參加,也可以加我臉書好友sean.hilaser@gmail.com發訊跟我後報名
參加第四代雷雕機研究討論的人員,必須先成為"報名參加第四代雷雕機組裝教學社團"社團成員後,才算完成報名.

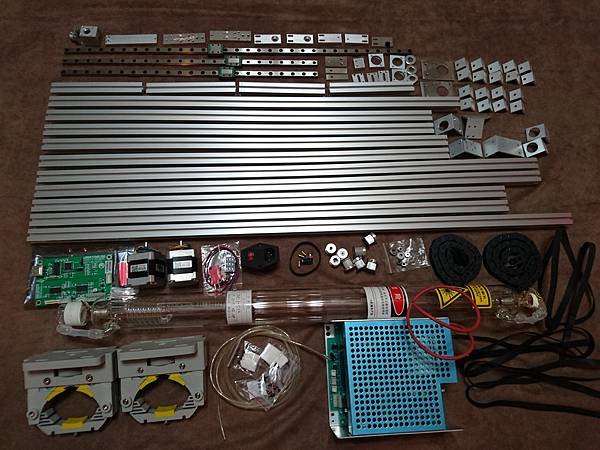

第四代簡易型整套零件價35.000.-,包含教你如何組裝,因為研討會的目的是讓想學的人,學會如何組裝一台雷雕機,在組裝過程中包含雷射光路調教,耗材更換,未來升級套件的了解,基本上整套是你自己組裝好,所以可以學到很多技術...
第四代精進了許多的部份.
1.簡易型可以使用1吋或2吋聚焦鏡片
1吋聚焦鏡,聚焦後的光班較細,約在0.1mm可以進行表面打標雕刻用,2吋聚焦鏡適合切割,聚焦後光班約在0.15mm,可以切割10mm厚的泡綿材料.
2.可無段調整聚焦點.
3.可以更換不同的雷射管.
4.可以安裝許多套件.
5.容易升級.
6.提高簡易型控制卡的精度達3倍.
7.提供3D成型機的升級空間.
8.提供震鏡系統(高速打標機)的升級空間.
第四代主要是增加了未來升級的空間,所以也設計了許多套件...

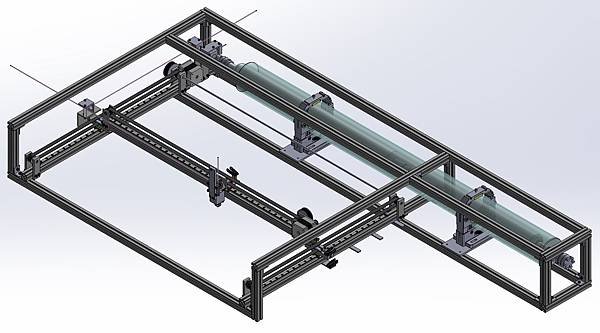

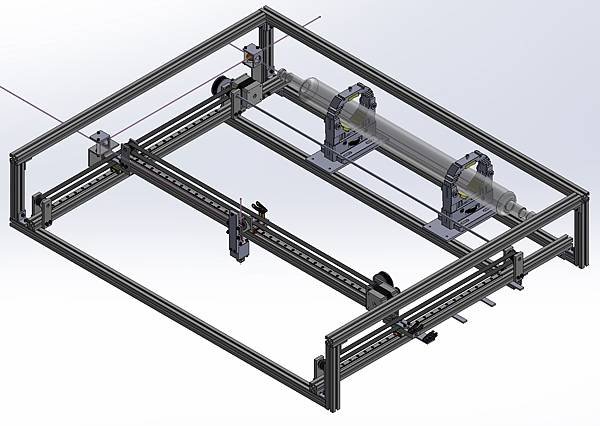

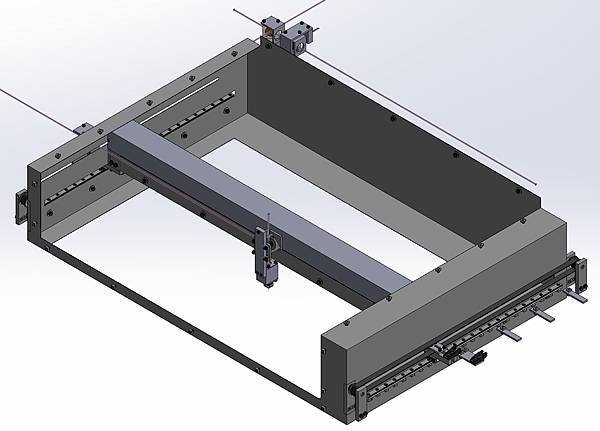

3D圖裡是簡易版控制器配合簡易版機構的雷雕機,升級的套件都是採此機構設計為基礎,在這個基礎上加裝升級,升級套件如下列:

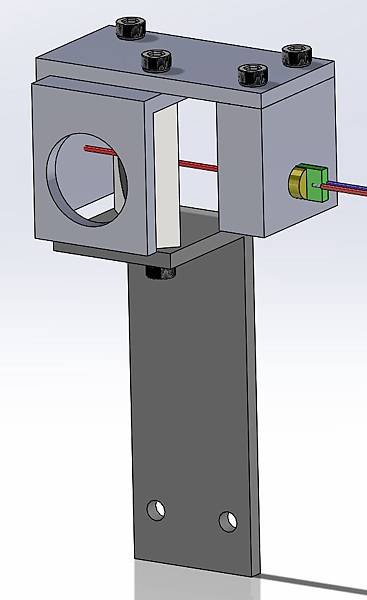

1.加裝紅光指示雷射
紅光指示雷射組成有一片CO2透鏡,一個紅光指示雷射(就是上課時老師拿在手上指示黑板上位置的紅光),及一些自行製作的鋁材,用螺絲組合在一起,安裝在雷射管出光口前,使看不見的雷射光線與紅光合併在一起,此套件能增加2項功能,一.教調雷射光路時,不需要用點射雷射光找到雷射光射到反射鏡前位置,只需要調整紅光位置,就可以找到電射光路的中心點,二.在切割材料時,可以看到紅光指示在材料上,待雷射切割前就能找到正確切割起始位置.
2.加裝白鐡防塵殼
主要用意是讓雷射切割時,把一些煙塵封閉在切割範圍內,再透過鼓風機將內部煙塵抽出,有二個好處,一是操作雷射切割時,操作者不會吸到煙塵,二是保護滑軌及其他零件不會粘到煙塵,可提高零件壽命.
3.可直接升級成專業版控制器

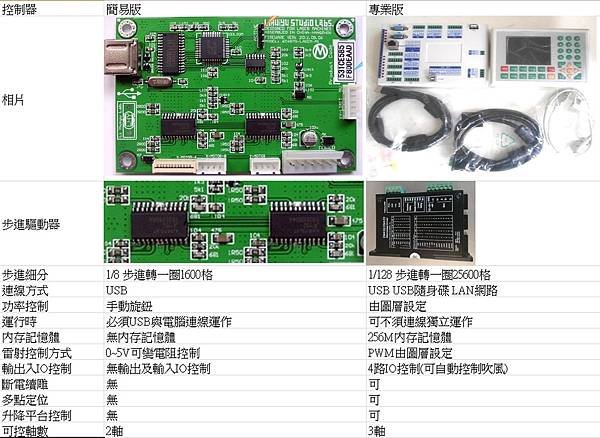

簡易版控制器與專業版控制器的差別有許多,差異點可由下表比較出不同點,而控制器是透過24PIN端子與雷雕機進行連結設備,所以更換控制器時,更為容易.
4.可安裝40W~180W雷射管
雷射管支架最大可以裝置直徑80mm的雷射管徑,目前50mm雷射管徑為40W,50W,60W,80mm管徑為80W,100W,120W,150W,180W,等於大部份的雷射管都可以安裝,需要注意的是雷射管尾端會超出機台,必須再用鋁組合架將其包覆,不同功率的雷射管需使用相對應功率的雷射電源,所以要升級雷射管,得要更換雷射電源.

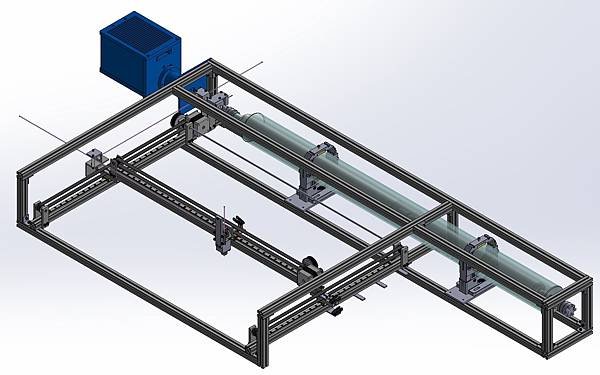

5.可以加裝快速打標機震鏡系統
切割機的平台移動速度,一般設定最快為500mm/s秒,而震鏡系統的打標速度可以達到2000/s秒,速度上差很多,運用也不同.

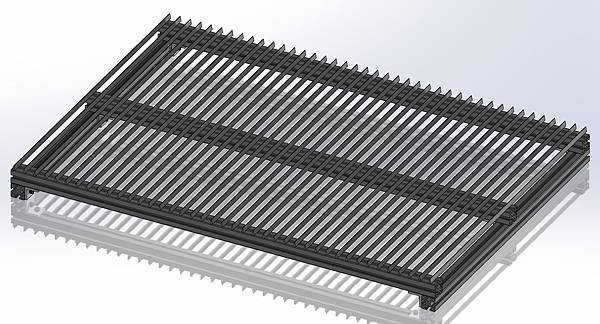

6.刀條底板(類似蜂巢網板)
刀條比起蜂巢耐用得多,刀條有損壞,只需更換損壞的單支,但蜂巢是整組的損壞就需整組更換
7.可以加裝升降平台套件(改良中)
升降平台主要用在被切割的材料有厚度時,則平台要降低,使其聚焦點可以控制在被切割材料的表面,或調整到材料中心,或底部,例如:壓克力板材厚度6mm,則升降平台需要降下6mm,此時焦聚則被調整在壓克力表面.
8.可以換裝3D成型機的套件(設計中)
市面上3D印表機一樣是XYZ三軸系統,所以只需將雷射頭換上第四軸套件及加裝升降平台套件,也就是3D印表機的加熱器及擠膠軸,再換上控制系統,就變成3D成型機.

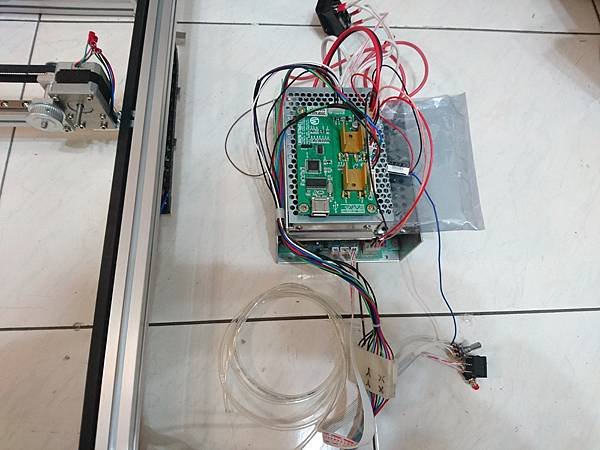

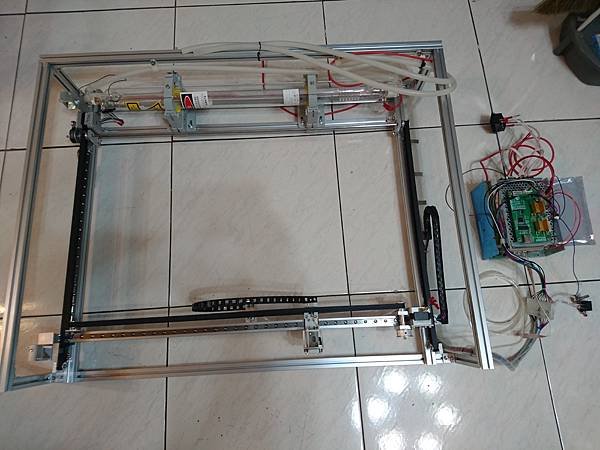

簡易版已安裝完成,我就貼些相片介紹給大家看看...
